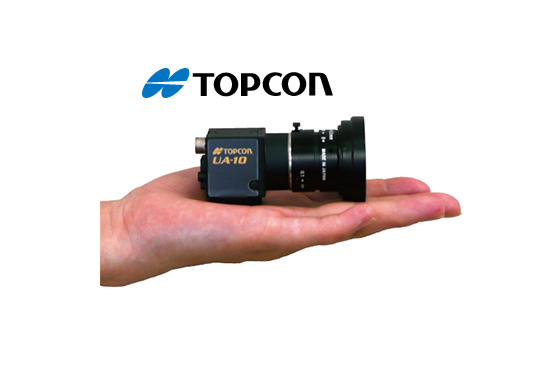

UA-10亮度色度均勻性測定器，為一款設計小巧輕便，能實現高速.高精度測定的面測量?jī)x器。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
UA-10亮度色度均勻性測定器，為一款設計小巧輕便，能實現高速.高精度測定的面測量?jī)x器。
通過采用本公司獨有的校正與補正技術，使基準儀器的測定結果得到忠實反映，因此，不僅可以省略以往面測量?jī)x器所必需的不同色域間的色彩補償系數的切換，也實現了高精度色度測定。
| 鏡頭畫角 | 0.1～30,000cd/m2 | 10～1,000,000cd/m2 |
|
標準鏡頭
|
UA-10SL
|
UA-10SH
|
|
廣角鏡頭
|
UA-10WL
|
UA-10WH
|
| 望遠鏡頭 |
UA-10TL
|
UA-10TH
|
| ? 高達`03秒的高速測定 | : 通過最優化的測定處理方式 |
| ? 高精度色度測定 | : 采用拓普康獨有的校正補正技術 |
| ? 小型 輕量化設計 | : 產品小型 輕量化設計。為削減檢測生產流水線構造成本做出貢獻 |
| ? 六種的產品變化 | : 二種類的亮度測定范圍 四種類的鏡筒畫角 |
|
機種
|
UA-10SL / UA-10WL
/ UA-10TL |
UA-10SH / UA-10WH
/ UA-10TH |
|---|---|---|
|
光亮采集
|
130萬畫素 彩色CCD圖像傳感器
|
|
|
對物鏡
|
UA-10SL/SH 單焦點對物鏡 f=8.0mm
UA-10WL/WH 單焦點對物鏡 f=3.5mm UA-10TL/TH 單焦點對物鏡 f=30mm |
|
|
有功像素
|
1280×960
|
|
|
數據位
|
12bit
|
|
|
測定范圍
|
0.1～30,000cd/m2
|
10～1,000,000cd/m2
|
|
亮度直線性*1
|
±2% 1cd/m2 超過
±3% 1cd/m2 以下 |
±2% 50cd/m2 超過
±3% 50cd/m2 以下 |
|
色度精度*1
|
±0.003 1cd/m2 超過
±0.010 1cd/m2 以下 |
±0.003 50cd/m2 超過
±0.010 50cd/m2 以下 |
|
面內MURA均勻性*1
|
亮度：±2%
色度：±0.003 |
|
|
重復精度
|
亮度：0.5%*2
|
|
|
色度：0.002 0.5cd/m2 超過*3
色度：0.005 0.5cd/m2 以下*3 |
色度：0.002 50cd/m2 超過*3
色度：0.005 50cd/m2 以下*3 |
|
|
測定時間
|
UA-10SL/WL：最快0.3秒 100cd/m2(含傳送時間)
UA-10SH/WH：最快0.3秒 10,000cd/m2(含傳送時間) |
|
|
穩定性
|
亮度：1%
|
|
|
再現行
|
亮度：2%
|
|
|
溫度特性
|
亮度：±3% (25℃基準 0～40℃)
|
|
|
濕度特性
|
亮度：±3% (相體濕度 85%以下、且無凝露)
|
|
|
界面
|
LAN (Gigabit Ethernet)
|
|
|
外形尺寸
|
UA-10SL ： 93.0×36.0×36.0mm
UA-10SH ： 90.0×38.5×38.5mm UA-10WL/WH： 86.5×42.0×42.0mm UA-10TL/TH : 85.1×34.0×34.4mm |
|
|
質量
|
UA-10SL ： 約185g
UA-10SH ： 約200g UA-10WL/WH ： 約170g UA-10TL/TH : 約155g |
|
*1 ： 標準A光源
*2： 連續測量10次2σ
*3 ： 連續測量10次2σ（最大值-最小值）

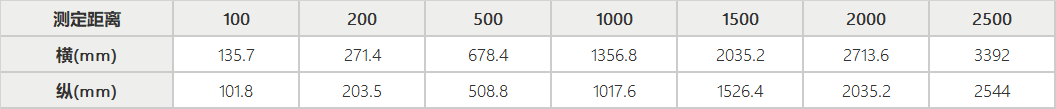

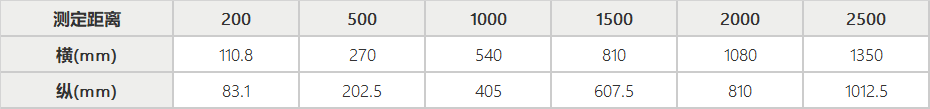

UA-10WL/WH 測定領域

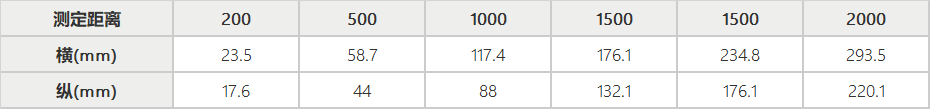

UA-10TL/TH 測定領域
*從物鏡金屬件前端開始的距離
